新闻资讯
您当前的位置 : 首 页 > 新闻中心 > 公司动态

玻璃钢防腐施工工艺在哪里可以使用?

2021-06-30 15:57:03

玻璃钢防腐施工工艺在哪里可以使用?

FRP因其耐酸碱、耐腐蚀等优点,广泛应用于化工、医药等行业,用于污水处理系统的施工,通过水泥基层,与FRP、树脂相结合,行程防腐隔离层能有效解决腐蚀问题。

FRP防腐工程基层的处理和要求:

基层必须牢固牢固;检测井的强度必须符合设计要求。严禁地下水泄漏和不均匀沉降。不得有起砂、脱壳、裂缝、蜂窝麻面等现象。

基层表面应平整,平整度应用2m尺检查,并符合以下要求:

当防腐面层厚度不小于5毫米时,允许间隙不应大于4毫米。

当防腐面层厚度小于5毫米时,允许间隙不应大于2毫米。

基层必须干燥。在深度为20毫米的厚度层中,水分含量不应超过6%。使用湿固化材料时,水分含量不受上述限制,但表面不得有渗水、浮水和积水。当设计对湿度有特殊要求时,应按设计要求施工。

基础坡度必须井应符合设计要求,其允许偏差应为坡长土壤的0.2%,偏差值不得大于30毫米。

重要的混凝浇筑,如承重和结构件,宜采用大型清水模板一次性浇筑。采用钢模时,所选脱模剂不得污染基层。

玻璃钢施工基层表面铺砌块材时,基层阴阳角应为直角,其他类型防腐施工时,基层阴阳角应为斜角或圆角。

养护后的基层表面不得有白色沉淀物。

基层表面必须磨削玻璃钢防腐基层的表面处理方法应符合以下规定:

用手工或动力工具打磨时,表面应无水泥渣和松散附着物。

喷砂或抛丸时,基层表面应均匀粗糙。

用研磨机打磨时,表面应清洁平整。

正式施工时,必须使用干净的软刷、压缩空气或工业真空吸尘器清洁基层表面。

在油脂、化学药品污染的基层表面或改造、扩建工程中被侵蚀的松散基层,应进行表面预处理,处理方法应符合下列要求:

当基层表面被介质侵蚀,松散,高度差时,应采用凿子机械或喷砂。

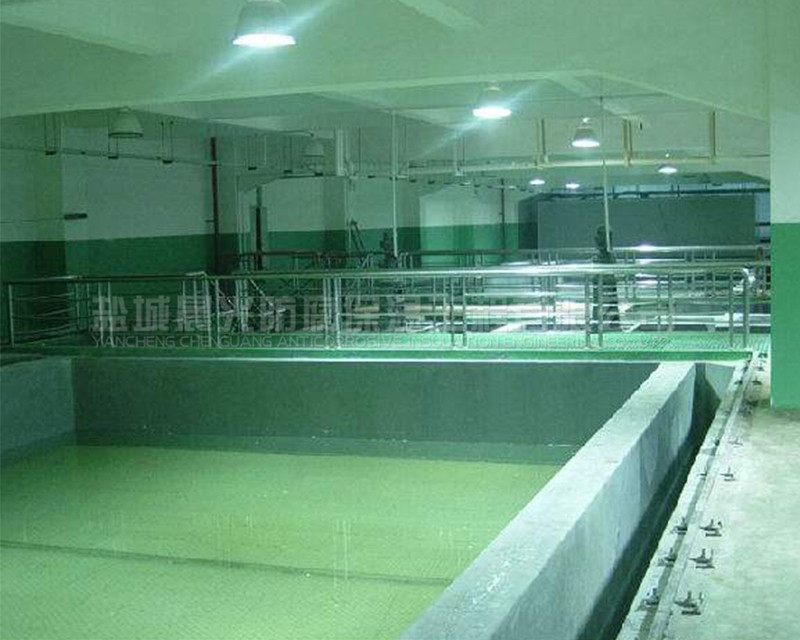

玻璃钢防腐施工厂家

当基层表面被介质侵蚀并松散时,应喷砂。

疏松基层被腐蚀介质侵蚀,必须凿除干净,中和混凝土中没有潜在危险的相应化学物质,然后用清水反复清洗。

受油、化学物质污染的表面,可用清洁剂、碱液或溶剂等清洗,也可用火烤、蒸汽吹洗等方法清洗,但不能损坏基层。

不均匀和缺陷部分可用细石混凝土或聚合物水泥砂浆修补,养护后按新基层处理。

穿过防腐层的管道、套管、预留孔和预埋件应预埋或预留。

整体防腐结构基层表面不应平整。必须平整时,处理方法应符合以下规定:

采用细石混凝土找平时,强度等级不得小于C20,厚度不得小于30mm。

当基层必须用水泥砂浆找平时,应先涂一层混凝土界面处理剂,然后根据设计厚度找平。

在施工过程中适合上述操作时,可以用树脂砂浆或聚合物水泥砂浆找平。

使用水泥砂浆找平时,表面应压实、抹平,不拍打,并应粗糙化。

养护后的找平层表面不得有裂纹、砂、脱层、蜂窝麻面等缺陷。

水泥砂浆用于砌体结构抹灰层时,表面必须平整,不得有砂、脱壳、蜂窝麻面等现象。

玻璃钢酸碱防腐工程施工应符合以下要求:

密封底层:处理后的基层表面应均匀涂抹密封底料,无漏涂、流挂等缺陷,自然固化不得少于24小时。

修补层:在基层凹陷不平的地方,应采用树脂胶泥材料进行修复和填充,自然固化时间不得少于24小时。酚醛玻璃纤维增强塑料或呋喃玻璃纤维增强塑料可用环氧树脂或乙烯基酯树脂、不饱和聚酯树脂的胶泥材料进行修复和刮平。

盐城晨光作为较专业的玻璃钢防腐施工工程专家,拥有丰富的施工经验和技术精湛的施工队伍,在玻璃钢防腐工程领域取得了很大的成绩,一直受到广大客户的好评。


近期浏览:

晨光防腐保温工程

联系人:郑经理                    电   话:0515-88396008

手   机:18936298588         13605107322

ewm2.png  盐城晨光防腐保温工程有限公司
