乙烯基树脂玻璃钢防腐工程的优势

乙烯基玻璃钢在防腐领域具有好优势，广泛应用于化工、海洋、污水处理等行业。以下是其核心优势的详细分析：

1. 好的耐腐蚀性

广谱耐蚀：乙烯基酯树脂分子结构含酯基和环氧基，对强酸（如硫酸、盐酸）、强碱、氧化介质、有机溶剂及盐类等具有极强抵抗力，尤其适合复杂腐蚀环境。

抗渗透性好：树脂固化后结构致密，有效阻隔腐蚀介质渗透，避免基材（如混凝土或金属）被侵蚀，延长设备寿命。

典型应用：化工储罐、电镀槽、烟气脱硫系统（FGD）等。

2. 高强度与轻量化

高比强度：玻璃纤维增强使其强度接近钢材，而密度仅为钢的1/4~1/5，便于运输安装，减少支撑结构成本。

抗冲击与抗疲劳：韧性优于传统防腐材料（如橡胶衬里），在动态载荷下不易开裂，适用于船舶部件或震动环境中的管道。

3. 耐高温性能突出

工作温度范围广：长期耐温可达80~120℃（部分改性树脂可达150℃），优于常规聚酯玻璃钢，适用于高温腐蚀环境（如热交换器管道）。

4. 施工灵活与可定制性

工艺多样：可手糊、缠绕、喷射成型，适应复杂结构（如异形储罐、弯头），并可现场施工修复。

设计自由度：通过调整树脂配方（如添加阻燃、导电填料）或纤维铺层方向，满足特定防腐与力学需求。

5. 长寿命与经济性

寿命周期长：在恶劣环境下使用寿命可达20年以上，大幅降低更换频率。

维护成本低：表面光滑不易结垢，清洁便捷；局部损坏可快速修补，无需整体更换。

综合成本优势：虽初始成本高于碳钢，但长期性价比优于不锈钢、钛合金等金属材料。

6. 环保与安全

低VOC排放：相比某些涂料，固化过程挥发物少，符合环保标准。

电绝缘性：避免电化学腐蚀，适用于需绝缘的腐蚀环境（如电解车间）。

应用场景示例**

化工行业：反应釜、管道衬里、酸洗槽。

环保工程：污水处理池、废气处理塔。

海洋工程：船体、海上平台结构防腐。

能源领域：烟气脱硫塔、风电叶片防腐涂层。

注意事项

施工专业性：需严格控制固化条件（温度、湿度）和纤维铺层工艺，否则影响性能。

温度限制：长期超温（如＞150℃）需特殊树脂或复合隔热层设计。

总结

乙烯基玻璃钢通过结合乙烯基酯树脂的化学稳定性和玻璃纤维的力学性能，提供了持久的防腐解决方案，特别适合复杂腐蚀环境下的长期应用，是替代传统金属防腐材料的理想选择。

手糊乙烯基玻璃钢（即手糊成型的乙烯基酯树脂玻璃纤维增强塑料，简称手糊VE-FRP）是一种通过手工铺层和树脂浸润工艺制造的复合材料，在防腐、结构修复等领域应用广泛。

一、手糊工艺的核心优势

1. 灵活性与适应性

复杂形状贴合：无需复杂模具，可自由铺层，适用于异形结构（如弯头、三通、非标储罐）或曲面修复。

现场施工：可在设备原位或狭小空间操作，适合管道内衬、储罐修复等无法拆卸的场景。

定制化设计：通过调整纤维层数、树脂配方（如添加阻燃剂、导电材料），灵活满足不同强度、耐温或功能需求。

2. 低门槛与低成本

设备要求低：仅需基础工具（刷子、辊轮、剪刀），无需大型成型设备，适合小批量或临时项目。

模具成本低：简单模具（如木模、石膏模）即可满足需求，降低初期投入。

材料浪费少：按需裁剪纤维布，减少边角料，经济性高。

3. 性能可控性强

逐层质量控制：操作者可直观检查每层纤维浸润效果，避免气泡、干纱等缺陷。

厚度精准调节：通过增减纤维层数，精准控制制品厚度（如防腐层需5mm时铺8~10层玻纤布）。

4. 快速修复能力

局部修补：针对设备局部腐蚀或破损，可直接打磨后手糊补强，无需整体更换。

停机时间短：施工周期短，减少生产中断损失（如化工厂管道应急修复）。

二、典型应用场景

1. 化工防腐领域

储罐与反应釜衬里：内壁手糊2~3mm VE-FRP层，抵御硫酸、盐酸等强腐蚀介质。

管道与管件修复：在锈蚀钢管内壁手糊防腐层，替代更换新管（成本降低50%以上）。

电镀槽与酸洗槽：耐氢氟酸、高温碱液，寿命可达10~15年。

2. 环保与能源工程

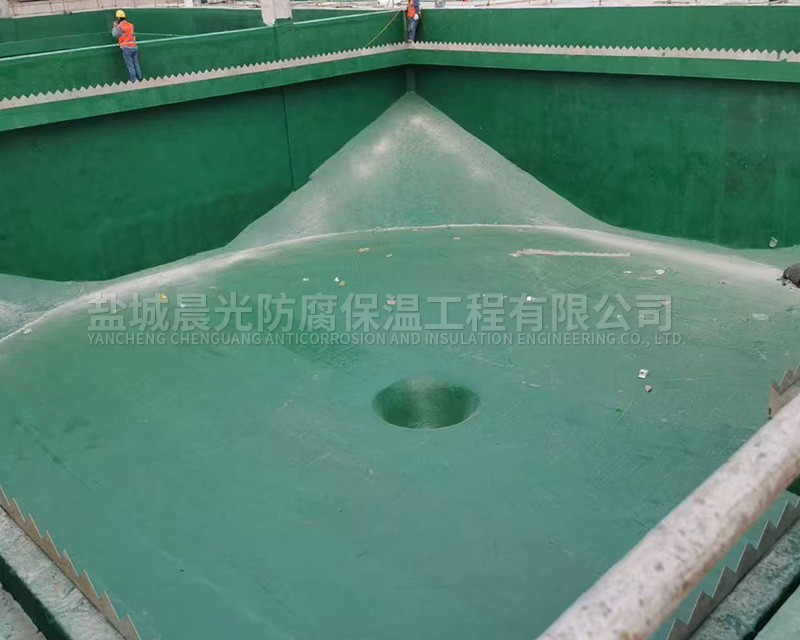

污水处理池防腐：池壁手糊5~8mm厚VE-FRP，抗微生物腐蚀与污水渗透。

烟气脱硫（FGD）系统：吸收塔内衬、喷淋管修复，耐受湿烟气中Cl⁻、SO₄²⁻腐蚀。

风电叶片修补：局部损伤处手糊补强，恢复结构强度。

3. 船舶与海洋工程

船体防腐：甲板、舱室手糊VE-FRP层，抵御海水盐雾侵蚀。

海上平台结构修复：钢管桩腐蚀部位包裹手糊层，延长使用寿命。

4. 建筑与基础设施

混凝土结构防护：桥梁墩柱、化工厂地坪表面手糊防腐层，防止酸雨渗透。

烟囱内衬：耐高温（120℃以下）烟气腐蚀，替代传统钛合金内衬。

三、施工流程要点

1. 基材处理：除锈（金属）或打磨（混凝土），确保表面清洁、粗糙。

2.树脂调配：乙烯基酯树脂+固化剂+促进剂。

3. 铺层操作：交替涂刷树脂与铺贴玻纤布（如300g/m²短切毡+方格布），辊压排除气泡。

4. 固化养护：常温固化24~48小时（或加热加速），检测巴氏硬度≥40为合格。

四、注意事项

施工环境：温度需＞15℃，湿度＜80%，避免树脂固化不良。

安全防护：操作者需穿戴防毒面具、手套，避免树脂接触皮肤。

技术培训：需熟练控制树脂凝胶时间、纤维浸润度，否则易出现分层、鼓包。

手糊乙烯基玻璃钢凭借其灵活性、低成本和现场施工能力，在防腐修复、异形件制造中不可替代。尽管生产效率较低，但其“量身定制”的特性使其在中小型项目、应急维修及复杂工况中具有独特竞争力，是化工、环保、船舶等领域的实用解决方案。
