中小型设备环氧玻璃钢防腐，怎样兼顾施工成本与长效防护效果？

中小型设备环氧玻璃钢防腐：成本与长效防护兼顾方案 中小型设备环氧玻璃钢防腐的核心是在简化施工工艺、控制材料成本的前提下，强化关键环节质量管控，避免因偷工减料导致防护层过早失效，实现 “低成本、长寿命” 的平衡，具体措施如下：

一、 精准选材：性价比优先，适配设备工况 选材是成本与防护效果的核心平衡点，需根据设备介质、温度、腐蚀等级针对性选择，避免盲目选用高价材料。 树脂选型：按需匹配，拒绝过度高配 常规工况（弱酸弱碱、常温干燥环境，如车间水箱、小型储罐）：选用普通双酚 A 型环氧树脂，成本低、粘结力强，能满足基础防腐需求，无需使用高价的酚醛环氧或乙烯基酯树脂。 中等腐蚀工况（弱酸碱、潮湿环境，如化工小型反应釜外壁）：在双酚 A 型环氧树脂中掺加 10%-15% 的活性稀释剂（如环氧丙烷丁基醚），降低树脂黏度，减少固化剂用量，同时提升涂层柔韧性，成本仅增加 5%-8%，防护寿命可延长 1-2 年。 严禁在非强腐蚀工况下使用高价特种树脂，避免材料浪费。 增强材料选型：薄涂多层，替代厚涂单层 中小型设备无需使用高克重玻璃纤维布，优先选用300-400g/㎡中碱玻璃纤维布（成本仅为无碱布的 60%），搭配 0.1mm 玻璃纤维表面毡，采用 “三布五油” 或 “两布四油” 工艺，比厚涂单层玻璃钢更耐介质渗透，且材料用量更少。 边角、焊缝等应力集中部位，用短切玻璃纤维毡局部加强，避免整台设备加厚玻璃钢，节省材料成本。 固化剂选型：兼顾成本与固化效率 常温施工选用脂肪胺类固化剂（如乙二胺、二乙烯三胺），成本低、固化速度快；潮湿环境选用改性胺固化剂，无需额外增加防潮措施，降低施工辅助成本。

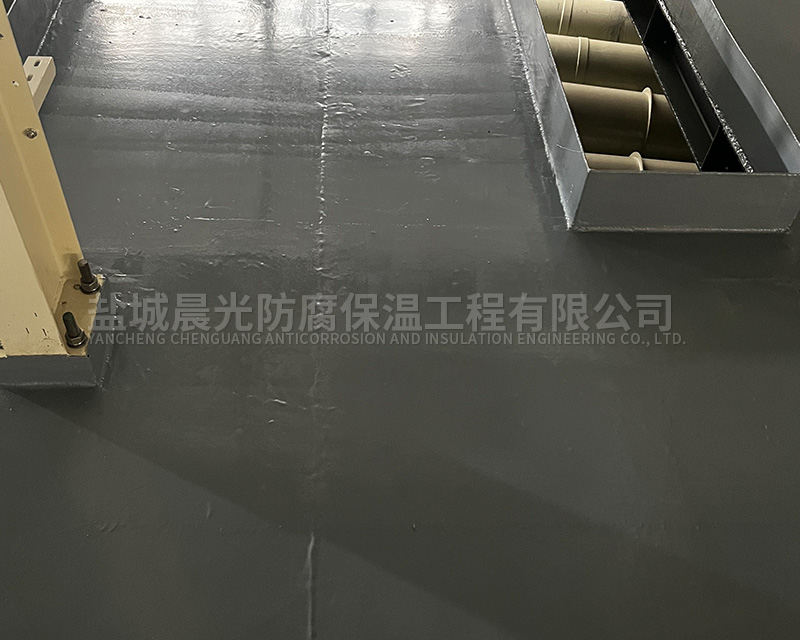

二、 简化施工工艺：降低人工成本，把控关键工序 中小型设备体积小、结构相对简单，可优化施工流程，减少人工耗时，同时避免因工艺复杂导致的质量缺陷。 基材预处理：低成本高回报，杜绝偷工减料 除锈是防腐的核心前提，优先采用角磨机打磨除锈（成本仅为喷砂除锈的 30%），达到St3 级除锈标准（表面无可见油污、铁锈，呈现金属光泽），避免只刷漆不除锈。 除锈后 4 小时内涂刷环氧底漆，防止基材返锈；底漆涂刷要薄而均匀，增强与基材的粘结力，避免底漆过厚导致龟裂。 玻璃钢施工：薄涂多层，控制胶液用量 采用 “湿铺法” 施工，胶液配比严格按说明书执行，避免胶液过多导致流挂、胶瘤（浪费材料且易开裂），或胶液过少导致纤维布浸渍不充分（形成干斑，易渗水）。 每层玻璃布铺贴后，用消泡辊反复碾压，排出气泡和多余胶液，确保布层与胶液紧密结合，提升防护层密实度。 简化养护流程：常温下自然养护 7 天即可投入使用，无需加热养护，节省能源成本；养护期间避免设备淋雨、暴晒，防止防护层提前老化。 局部加强，整体简化 设备法兰、管口、焊缝等易渗漏部位，增加 1 层玻璃布加强防护；设备平整外壁按标准工艺施工，无需额外加厚，降低整体材料和人工成本。

三、 适配工况：针对性防护，避免过度防腐 根据设备实际使用环境调整防腐方案，避免 “一刀切” 式高配防腐，节省不必要的成本。 室内干燥环境设备：采用 “两布四油” 工艺，表面涂刷环氧面漆，无需额外做抗紫外线处理，防护寿命可达 5-8 年。 室外潮湿 / 淋雨设备：在玻璃钢表面涂刷 1 道聚氨酯面漆，增强抗紫外线和耐候性，成本增加 10%，但可避免户外暴晒导致的玻璃钢粉化开裂。 接触弱腐蚀介质的设备：选用耐介质环氧树脂，重点加强内壁防腐；外壁采用常规玻璃钢工艺，内外差异化防护，降低整体成本。
