环氧玻璃钢防腐施工工艺是什么？

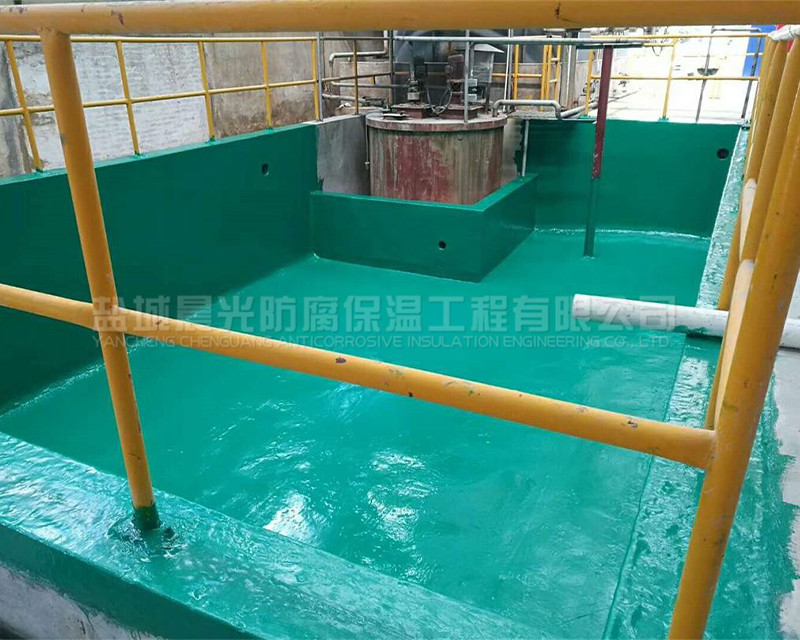

环氧玻璃钢防腐是一种以环氧树脂为基体、玻璃纤维布为增强材料，通过分层涂刷、铺贴形成高强度、高耐腐蚀性防护层的施工工艺，广泛应用于污水池、化工储罐、管道、地坪、脱硫塔等酸碱腐蚀环境，具有附着力强、防渗性好、耐化学腐蚀、机械强度高等特点。完整施工工艺包含基层处理、配料、涂刷底漆、铺贴玻璃布、涂刷面漆、养护固化等关键步骤，严格按流程施工才能保障防腐层质量。

施工前需做好准备工作。对施工环境进行管控，环境温度宜控制在 15℃～30℃，相对湿度不高于 85%，避免在雨天、风沙天施工，基层表面需保持干燥。材料方面，准备合格的环氧树脂、固化剂、稀释剂、无碱玻璃纤维布，以及滚筒、毛刷、刮板、搅拌桶、切割机等工具。施工人员需做好防护，佩戴手套、口罩、护目镜，避免树脂和固化剂接触皮肤。

基层处理是决定防腐层附着力的核心环节。混凝土基层需平整坚实，无起砂、裂缝、蜂窝麻面，表面油污、灰尘、浮浆全部清理干净，阴阳角做成圆弧或钝角，提高玻璃钢铺贴密实度。金属基层需通过喷砂、打磨去除铁锈、氧化皮，除锈等级达到 Sa2.5 级，表面粗糙度均匀，处理后及时涂刷底漆，防止二次返锈。基层含水率需低于 6%，含水率过高会导致防腐层起鼓、脱落。

底漆施工用于封闭基层、增强附着力。按比例将环氧树脂、固化剂、稀释剂混合搅拌均匀，搅拌时间控制在 3～5 分钟，避免产生过多气泡。采用滚筒或毛刷均匀涂刷在基层表面，不得漏涂、流挂。底漆需薄涂多遍，第1遍干透后再涂第2遍，确保底漆完全渗透到基层孔隙中，形成封闭隔离层。底漆固化时间一般为 4～12 小时，具体根据环境温度调整。

中间层铺贴玻璃布是防腐层的主体结构。待底漆完全固化后，调配中涂树脂，将玻璃纤维布平整铺贴在基层上，用滚筒将树脂充分滚压浸透，排出气泡，保障布与布之间、布与基层之间无空鼓、无褶皱。施工遵循 “先阴阳角后大面、先立面后平面” 的原则，玻璃布搭接宽度不小于 50mm，上下层接缝错开 1/3 布宽，避免通缝。根据设计要求铺贴 3～5 层，层数越多防腐强度越高，每铺完一层检查固化情况，干透后再进行下一层施工，确保层间结合紧密。

面漆施工起到封闭、耐候、美观的作用。待玻璃钢中间层完全固化，打磨去除毛刺、凸起，清理粉尘后，调配面漆树脂，均匀涂刷 2～3 遍。面漆要求色泽均匀、表面光滑、无流挂，提高防腐层的耐老化、耐磨损性能。施工时避免阳光直射，防止面漆快速固化产生裂纹，一遍面漆施工完成后，保持环境清洁，防止灰尘、杂物粘附表面。

养护固化是保障防腐层性能的关键。施工完成后进入自然养护阶段，常温下养护时间不少于 7 天，养护期间禁止踩踏、碰撞、积水，严禁接触酸碱介质。养护完成后可进行电火花检测、附着力检测、外观检查，检查无针孔、空鼓、开裂、脱落即为合格。

环氧玻璃钢防腐施工工艺严谨，每一步都直接影响使用寿命。规范施工、严控材料配比、做好环境控制，可使防腐层有效抵御酸碱盐、有机溶剂、污水等腐蚀，延长构筑物使用寿命，是工业防腐中性价比高、应用广泛的工艺之一。
